一、离心式管道风机(GDF系列)特性及应用
GDF系列离心式管道风机，是一种前向多翼型离心通风机，该产品性能好，运转平稳、噪声低、结构合理紧凑，安装方便，方形进出风口，可作为国外同类产品的替代产品。

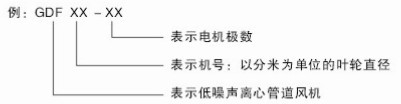

二、离心式管道风机(GDF系列)型号说明

三、离心式管道风机(GDF系列)用途
离心式管道风机(GDF系列)可用于宾馆、商场、医院、影剧院、歌舞厅、礼堂、大专院校和科研单位，以及工业与民用建筑内的通风换气。
四、离心式管道风机(GDF系列)结构
叶轮由多个前向圆弧铝合金叶片，前盘、后盘组成，均采用机械化模具制作而成，并经静、动平稳校验，运转平稳可靠，具有良好的空气动力性能。
机壳采用镀锌钢板或不锈钢板，经机械化及模具加工后点焊接而成。结构牢固，合理紧凑。电机支座采用镀锌经机械化模具制作成形。
电机均用单支撑外旋电机，叶轮固定在电机外壳上，电机支撑端固定在电机支座上，电机支座固定在机壳顶板上，由电机外壳旋转直接驱动叶轮运转。
五、离心式管道风机(GDF系列)使用条件
输送气体的种类：空气和其他不自然的。无腐蚀性的，对人体无害的气体。
气体内的杂质：气体内不许有粘性物质，所含的尘土及硬颗粒物大于120mg/m3。
气体温度使用范围：-20℃-80℃
离心式管道风机(GDF系列)仅使用在室内安装，并应按样本主视图方位安装，不得上下颠倒安装，不准侧立安装，否则会影响电机使用寿命。如需装于室外，必须考虑电机的防雨措施。
六、离心式管道风机(GDF系列)设计选用说明
该管道风机属前向多翼型离心通风机，在相同风量，分压情况下，其噪声比轴流风机低的多。本系列风机的风量、风压，噪声等参数是根据许多工程实际需要提出的，广泛适用于公共场所的送排风系统。
在该风机外壳顶面上标有出风方向的箭头，可避免反向安装，保证送、排风系统下的正常使用。
当被输送低温空气有可能造成机壳和管道外表面结露时，应设计保温层。
风机的噪声是额定风量，风压未接风管时距进风口一米处测得的平均数，配有进、排风管，则噪声将有所衰减。对于噪声要求较高的场合，应在进、排风管道上配置消声弯头或消声器。
风机配用单相（200V）电机的电源接线图放置在风机电源接线盒内。
风机运行时振动小，一般不需采取减振措施。若设计认为有必要，可在风机支承外加减振橡胶或减振弹簧。

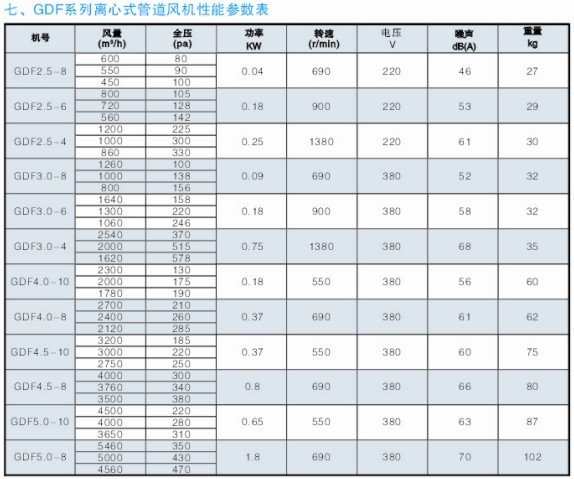

离心式管道风机性能参数表
